二層帶閣樓大氣別墅設計圖紙_別墅設計圖紙,農村房屋設計圖

商品編號：　DC0171
規　　格：　12.44米×12.24米
支付方式：　在線支付 | 匯款轉賬
郵　　費：　　　電子文件無需郵費
服務保障：
一口價：￥258.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買“圖紙超市”類目下的圖紙可贈送“贈品圖紙”類目下任意三套圖紙，贈品圖紙單獨出售為50元一套，100元三套，本套圖紙僅提供電子文件一份，可用于施工參考或學習資料，您可以下載后打印出圖，售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

21211221詳細介紹

圖紙屬性
編號： DC0171	層數：二層帶閣樓	結構形式：框架結構	主體造價： 22-26萬
開間： 12.44米	進深： 12.24米	占地面積： 124.54平方米	建筑面積： 255.36平方米

圖紙內容
建筑圖：	工程做法、門窗表、一層平面圖、二層平面圖、閣樓層平面圖、正立面圖、背立面圖、左立面圖、右立面圖、大樣圖
結構圖：	結構設計說明、結構構造詳圖、基礎平面圖、基礎詳圖、柱平面圖、一層結構梁平面圖、二層結構梁平面圖、三層結構梁平面圖、二層結構板配筋圖、三層結構板配筋圖、樓梯平面圖、樓梯剖面圖、大樣圖
給排水圖：	給排水設計說明、一層給排水平面圖、二層給排水平面圖、閣樓層給排水平面圖、給排水系統圖
電氣圖：	電氣設計說明、配電系統圖、弱電系統圖、等電位聯結做法、一層照明平面圖、二層照明平面圖、閣樓層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖
設計功能
一層：	玄關、客廳、臥室、廚房、餐廳、儲藏室、衛生間
二層：	家庭室（附陽臺）、臥室（附更衣間，衛生間）、2臥室、衛生間
閣樓：	儲藏間

本套圖紙有施工圖37張，效果圖1張，包打?。ㄐЧ麍D為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：

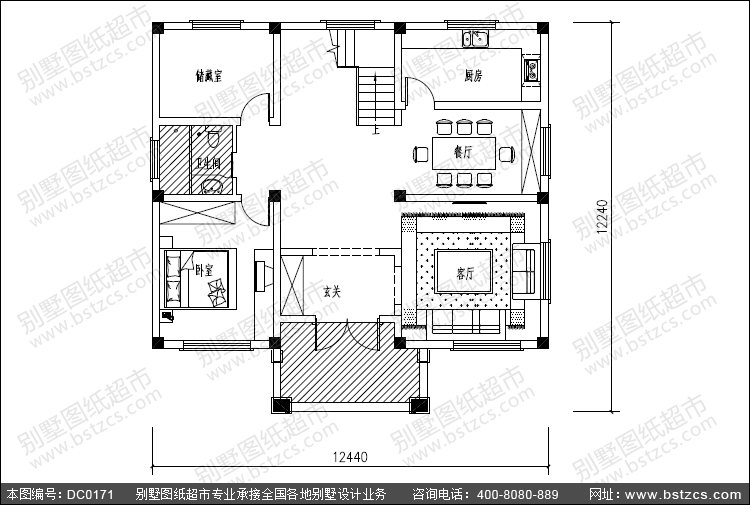

首層戶型：

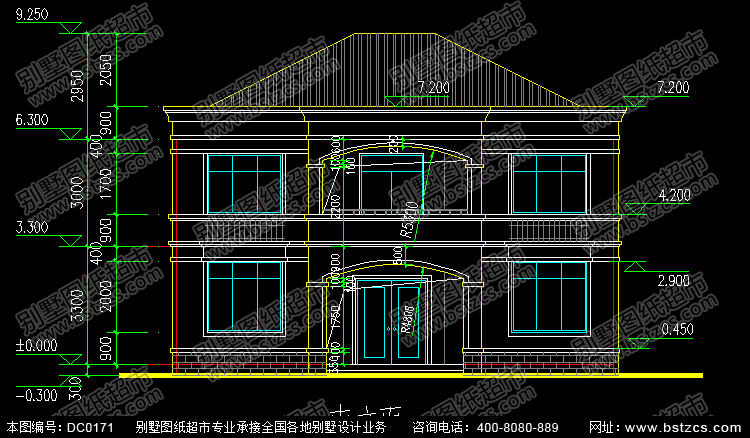

圖紙預覽：
